螺旋分级机低端支柱轴承密封改进

2013-12-20

田汉滨　高文龙
（赤峰红花沟金矿机动科）

　　我矿氰化厂螺旋分级机的低端支柱，原采用机械密封滚动轴承支座（结构如图1所示），由于长期在复杂随机的受力条件下运转，密封不严，水和细矿砂渗入轴承内部，使用寿命仅为1-2个月，维修费用高，经常因此影响生产。

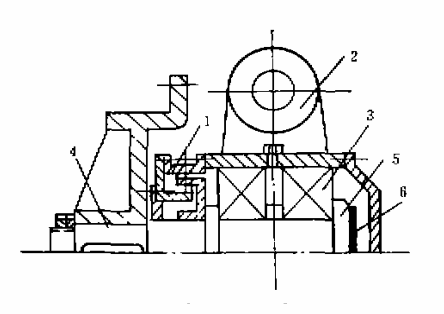

图1　机械密封滚动轴承支座
1.密封圈；2.支承座；3.滚动轴承；4.轴；5.圆螺母；6.止动垫圈

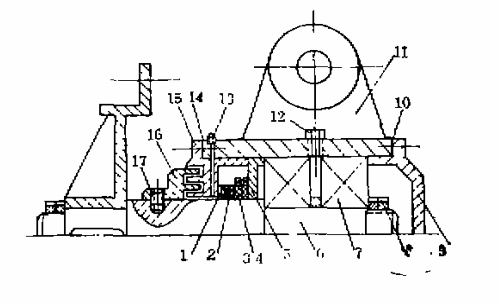

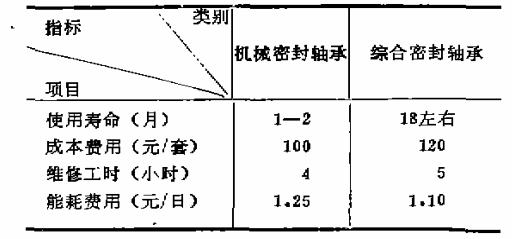

　　为此，我们设计制作了综合密封滚动轴承支座（如图2）。它主要采用了膨胀石墨作圆周密封，胶碗作辅助的圆周密封，胶垫作端面密封，迷宫注入抗水性好的润滑脂作非接触式的综台密封。采用泵送性、耐水性、承载能力都较好的极压锂基酯润滑。利用周体润滑材料作密封构件的效果较好。在固体润滑材料中，膨胀石墨是润滑能力强、物理性能好的新型密封材料，它不仅有良好的化学稳定性，还具有较好的柔性、可压缩性和一定的回弹性。为了保持石墨在整个圆周上始终与轴密切接触，将石墨环切成三半，这样拆装也方便。为防止石墨环转动，用弹簧（如同皮碗弹簧一样）把各膨胀石墨环箍紧，使其内孔始终与轴的外圆周保持密封接触，并实现自润滑。为防止介质从石墨半环相接触处渗漏，采用两层石墨环交错重迭排列在轴上的方法。堵住切口处的间隙。为了更有效地阻止矿砂进入轴承中，又加了一道迷宫密封。这是一种非接触式的兼有圆周和端面密封作用的密封方法。旋转和固定零件间拼合成曲折的隙缝。隙缝中压入抗水性好的润滑酯。每隔二十五天左右补充一次润滑脂，密封效果很可靠。
