给水辊轴承装防护挡圈

2013-12-16

徐忠平
（苏州日报印刷中心）

　　高速印刷时，表面覆盖着润版液的水辊在周围会形成水雾，有时候还有水滴甩出来。所以，水辊轴承与墨辊轴承相比，工作环境更加恶劣，更加容易损坏。水辊轴承的使用寿命有时候只有墨辊轴承的三分之一。我单位去年购进的北人45型轮转印报机使用不到三个月，就发生了水辊轴承损坏后滚珠掉落轧伤印刷滚筒的事故。北人45这种滚筒成“H”型排列的印刷机，上“H”掉下的东西极易掉入下“H”的滚筒中。虽然北人公司给我们更换了新的滚筒，没有造成经济损失，但是我们已经从中看到了事故的隐患。北人原配的轴承质量是一般，但是质量再好的轴承到一定时间也会损坏。转轮印报机在高速运转时，噪音很大，轴承损坏不一定能听出来。轴承的损坏有很多不确定性，即使更换轴承，也很难杜绝此类事故发生。
　　为了防止此类事故的发生，我单位生产科和设备科决定对原有水辊挡圈进行改进，所做的改动并不大，在不影响使用的情况下，放大了水辊轴承的挡圈。原来的挡圈主要起固定水辊和轴承位置的作用。改进后的挡圈除了这个功能外，还可以保护轴承，不让损坏的部件掉出，同时可以减少水雾对轴承侵袭。

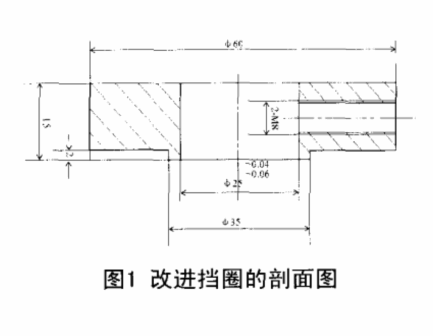

　　我们将新挡圈的外圈设计得比水辊头略大，实际使用中并不会碰到别的部件。固定轴承用的挡圈突出部分设计为2mm，安装后，挡圈和水辊轴头留有0.8mm左右的间隙，保证了挡圈和需要转动的水辊不碰，还可以留有足够的空间给轴承散热。为了安装方便，挡圈的内圈直径比水辊轴芯略大0.04-0.06mm，固定挡圈用的两个8mm的紧固螺栓成90°角排列，确保挡圈在使用中不会松动（见图1）。

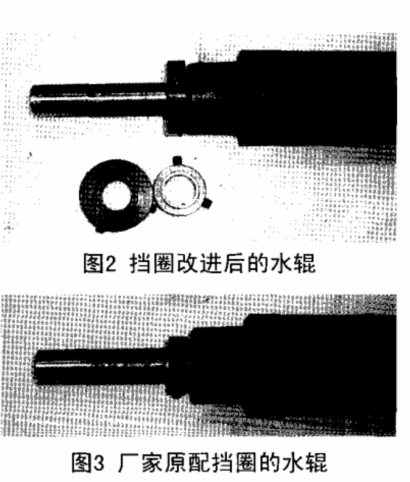

　　改进挡圈后，水辊轴承使用寿命大大提高。即使损坏，碎片也被挡圈挡住，不会掉落损伤设备，起到一举两得的效果。
　　我单位有意在墨辊轴承部位也加装了这样的挡圈，还准备在有类似水辊结构的上海高斯SSC、海德堡mercury设备上推广。北人的工程师听我们对挡圈的改进方案后，很有兴趣，表示很有可能在其将来出厂的机器上也加装类似挡圈。

来源：《印刷杂志》2010年第7期
