电机轴承内圈松动实例

2013-12-16

　　2009年10月9日，电机异音增大，对比状态检修数据历史记录，发现电机侧振动烈度趋势逐步增大，轴向振动烈度已达4.3mm/s，现场检测电机异音显著。

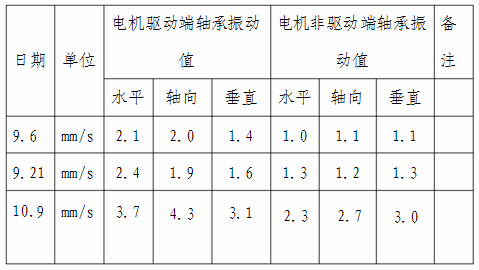

　　一、检测数据如下：

　　二、频谱图分析：

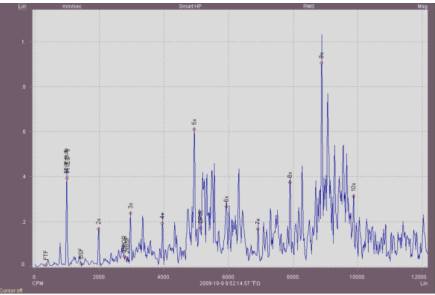

电机驱动端水平振动烈度频谱图

电机驱动端轴向振动烈度频谱图

　　三、原因分析：
　　从电机振动烈度趋势图可以看出，2009年9月6日开始，该电机振动趋势恶化程度增长较快，驱动端轴向振动速度有效值Z大已达4.3mm/s；现场异音明显增大，由频谱图可见，频谱中出现了一倍频及其谐波，同时，还出现了非整数倍频，根据相关振动资料：由于松动的零部件对转子的动态力产生非线性的响应，常常出现大量的高次谐频，有时10X，甚至20X，松动严重时还会出现半频及谐频（0.5X，1.5X......）成分，判断该设备故障为C型机械松动，这种振动往往包括以下几方面的故障：
　　♦轴承在轴承座内松动
　　♦轴承内圈间隙大
　　♦轴承保持架在轴承盖内松动
　　♦轴承松动或与轴有相对转动
　　四、检查处理情况：
　　2009年10月9日，电机解体后发现故障现象同检测分析中所述的非常吻合，为轴承内圈间隙大造成与轴有相对转动，进而对轴承内铛及轴承内圈造成磨损。
