闵承勇
（云浮发电厂，广东云浮 527328）
摘 要：通过对IS65-50-125型离心式水泵轴端密封进行改造，将羊毛毡密封改造为骨架油封密封，消除了该泵频繁渗、漏油的缺陷，提高了泵运行的稳定性。
关键词：IS65-50-125型离心式水泵；轴端密封；骨架油封
1 设备概述
某电厂#5、#6机组为上汽厂300MW机组，每台机组配置2台真空泵组，一台备用、一台运行，每台真空泵配一台IS65-50-125型离心式水泵作为密封水循环泵。IS65-50-125水泵为单级单吸离心泵，流量25m3/h，扬程20米，转速2900r/min，配用功率3KW。IS型泵的泵体和泵盖的部分，是从叶轮背面剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体、吸入管路、排出管路，即可退出转子部件进行检修。
2 主要问题和原因分析
自2010年7月6日、8月24日，#5、#6机组相继投产以来，IS65-50-125型密封水循环泵轴端密封频繁出现渗、漏现象，运行中需要频繁地对轴承座补油并对泵底座渗漏的油污进行清理。既不利于设备的安全稳定运行又不符合生产现场的安健环要求。为此，我们从泵的结构方面入手查找原因，发现该型泵轴承端盖密封材料是采用羊毛毡密封。由于羊毛毡有一定的吸水性能，作水泵轴承端差盖油封不太理想。特别是在维修装配时，泵轴很容易使毛毡错位。新换的毛毡，往往是一个月，甚至更短的时间就出现漏油，使得检修人员疲于处理渗油、漏油的缺陷。
3 改进措施
2010年11月18日，对#6机#1密封水循环泵进行了试验性改进，通过对所有密封材料进行调查，发现骨架油封的工作温度一般在60℃，密封面的线速度<4m/s，比较适用，故采用对旋转轴起油封作用的标准件骨架式橡胶油封密封代替羊毛毡密封。骨架油封为唇形密封，其密封接触面宽度很窄（小于0.5ram），且接触面应力呈尖锐分布，油封的断面形状及箍紧弹簧使唇口对轴具有较好的追随补偿性能。因此，油封能以较小的唇口径向力达到良好的密封效果。
改造过程如下：

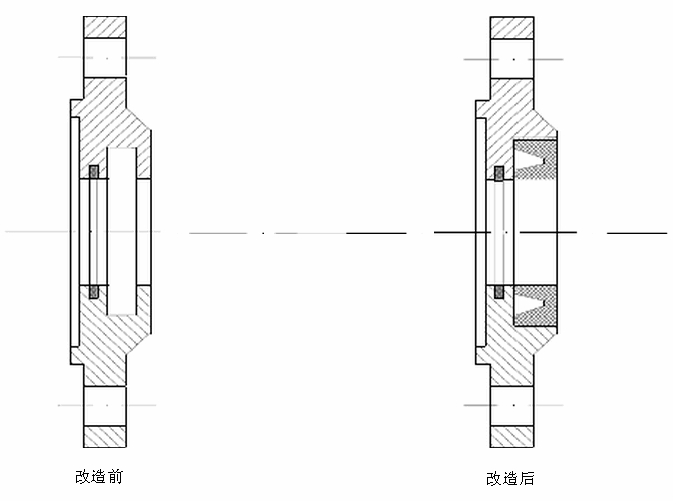

通过测量轴承座端盖尺寸估算出适合使用25*45*10大小的骨架油封，只需对轴承座端盖进行简单车削即可，如图1。
图1 轴承端盖加工图
按照加工图，在本厂车工班对轴承座端盖进行了加工，配与25*45*10规格的骨架油封后安装就位。启泵试运后效果明显，改造取得成功。
4 结束语
#6机组临修时对#1密封水循环泵轴承端盖改造后，经四个月的使用证明，效果很好。接下来推广到#6机#2和#5机#1、#2密封水循环泵，都成功地解决了长期来水泵用羊毛毡密封频繁漏油的问题。当密封处有渗漏时，只需更换轴套或骨架油封，无需将整台水泵解体，降低了检修强度，加速了检修进度。使得设备维护量大大减轻，同时提高了设备运行稳定性。
