锻造湿裂是高碳铬轴承钢套圈在锻造工序中常见的一种缺陷。往往在热处理工序酸洗检查中发现，现对热处理工序出现的此缺陷进行了分析。
　　在酸洗检查33118/01时发现有裂纹，比例约10%，本批总量3000件。送样2件，分析了裂纹性质。

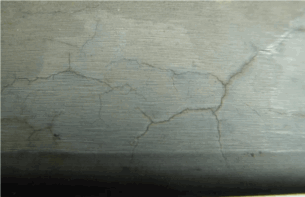

　　外观检查，裂纹主要分布在外径面，沿周向分布，大多呈树枝状，也有部分直线分布，形貌见图1。 　　切取裂纹处制成金相试样在显微镜下观察，裂纹深约1.5mm，裂纹内有氧化皮，两侧有氧化现象。
　　冷酸腐蚀裂纹处，可见裂纹两侧有明显脱贫碳，有明显的铁素体，形貌见图2。 　　根据裂纹的形态及分布分析，该裂纹为锻造湿裂。
